光耦是一種比較常用的隔離器件，由于前端和后端使用的是光來“通訊”，前后端完全不影響，所以隔離效果很好。

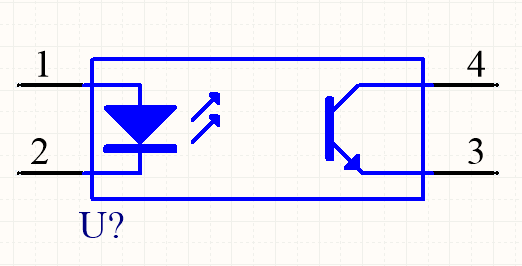

電路原理圖中光耦的表示方式一般為：
光耦器件有一個很特殊的參數叫做Current transfer ratio簡稱CTR，就是電流轉換比，也就是前段發光二極管的電流IF和后端集電極的電流IC的比值，以下圖為例：

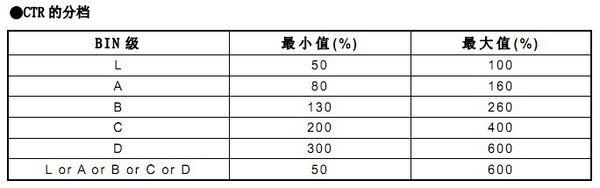

電流傳輸比CTR = IC ÷ IF，根據CTR的值將光耦分成了很多檔位，如下圖：
例如我買了一個PC817C光耦，查看數據手冊：
可以看到PC817型號中C檔的光耦的CTR為200%到400%，也就是說電流IC / IF在200%到400%之間。這樣一來當輸出端發光二極管的電流相同的話，光耦的CTR越高，輸出端的最大電流就越高，相當于三極管的電流放大倍數一樣。所以說我檔位越高的光耦的靈敏度越高，輸入端只要一點光在輸出端就能有比較大的電流，但是也不是說越高越好，要看應用場合。
