與非門電路
與非門是與門和非門的結合，先進行與運算，再進行非運算。與非門是當輸入端中有1個或1個以上是低電平時，輸出為高電平；只有所有輸入是高電平時，輸出才是低電平。
與非運算輸入要求有兩個，如果輸入都用0和1表示的話，那么與運算的結果就是這兩個數的乘積。如1和1（兩端都有信號），則輸出為0；1和0，則輸出為1；0和0，則輸出為1。與非門的結果就是對兩個輸入信號先進行與運算，再對此與運算結果進行非運算的結果。簡單說，與非與非，就是先與后非。
與非門電路原理分析

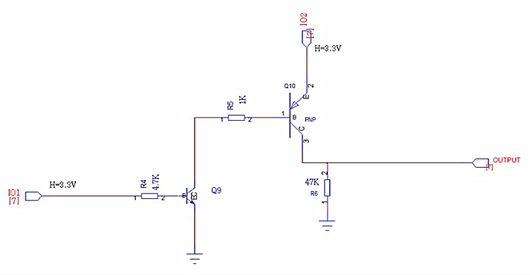

當輸入IO1為高電平+3.3V，輸入IO2也為高電平+3.3V時，Q9基極通過R4接到+3.3V,發射極接地，形成回路，Q9導通。
Q10發射極接+3.3V，基極通過R5以及導通的Q9接地，形成回路，從而Q10導通，導通后Q10的發射極和集電極壓降為0.3V，則輸出點電壓為+3V，即為輸出高電平1。

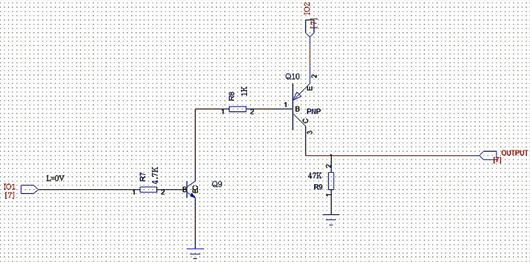

當輸入I01為低時，Q9集電極和發射極未導通，Q9的發射極和基極無法形成回路，則Q10的集電極和發射極不能導通，輸出被R9拉到地端，即輸出低電平0；
輸入2為低時，則Q10的Ueb不可能大于0.7V，即Q10的發射極與集電極不能導通，輸出點電平被鉗位到地端，即低電平0。

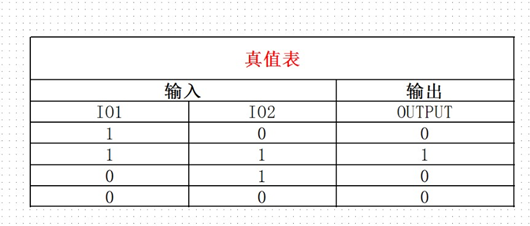

對應真值表如下：

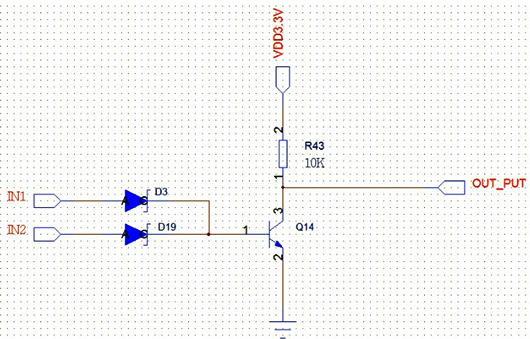

非門可以簡單理解為將“1”轉化為“0”或?qū)?ldquo;0”轉化為“1”的一個步驟，即

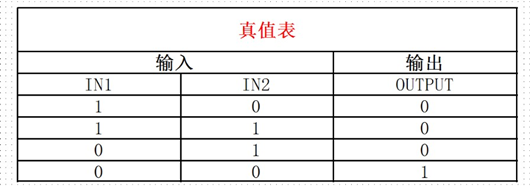

對應真值表如下：
我們從其結果來看，異或門(XOR)就是建立在以上兩種門之上。
