電壓跟隨器：高輸入阻抗的緩沖解決方案
在電子電路設計中，電壓跟隨器（亦稱緩沖放大器、單位增益放大器或隔離放大器）是一種特殊的運算放大器電路配置。其核心特性在于輸出電壓精準地等同于輸入電壓，即實現對輸入信號的 “跟隨” 效應，且電壓增益被設定為 1。
電路特性與工作原理

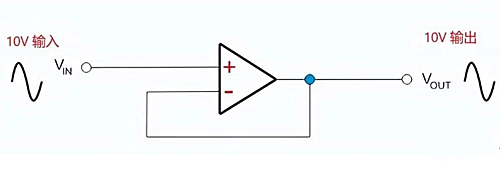

電壓跟隨器并不對輸入信號進行傳統意義上的放大處理。正因如此，它的輸出電壓能夠緊密跟隨輸入電壓的變化，兩者始終保持一致。例如，當輸入電壓為 10V 時，輸出電壓同樣維持在 10V。這一特性使得電壓跟隨器在電路中主要扮演緩沖器的角色，為信號提供阻抗轉換功能而不改變其電壓幅度。
基于歐姆定律，
當電阻值增大時，從電源汲取的電流會相應減少。由此可推斷，當電流饋入高阻抗負載時，功率傳輸效率得以提升，電源所受干擾得以降低。以下通過對比兩種典型電路情況，深入理解電壓跟隨器的工作優勢。
當電阻值增大時，從電源汲取的電流會相應減少。由此可推斷，當電流饋入高阻抗負載時，功率傳輸效率得以提升，電源所受干擾得以降低。以下通過對比兩種典型電路情況，深入理解電壓跟隨器的工作優勢。
首先，觀察一個低阻抗負載電路。由于負載阻抗較低，依據歐姆定律，該負載會消耗大量電流，導致電源需要輸出較高功率，進而可能引發電源內部的高干擾。這種情況下，電源的供電效率和穩定性會受到一定影響。
低阻抗負載電路示意圖
接下來，將電壓跟隨器引入相同的功率傳輸場景。得益于其極高輸入阻抗的特性，電壓跟隨器在工作過程中僅消耗極少量的電流。由于電路設計中未引入反饋電阻，其輸出電壓與輸入電壓保持一致。這種高輸入阻抗、單位增益的特性，使得電壓跟隨器能夠在有效隔離前后級電路的同時，將信號完整地傳輸至后續負載。
電壓跟隨器電路圖示例
基于運算放大器 741 的電路實現
電路連接與工作細節
在采用運算放大器 741 構建的電壓跟隨器電路中，輸入信號被施加于 IC 的非反相引腳，反相引腳（引腳 2）則通過與輸出引腳（引腳 6）相連實現負反饋。偏置引腳（引腳 7 和引腳 4）連接至電源，輸出端連接負載電阻。運算放大器 IC 741 具備較高的輸入阻抗，這一特性使其從輸入源汲取的電流極低，從而能夠向負載提供相對較高的輸出電流，實現高效的信號緩沖與傳輸。
使用運算放大器 741 的電壓跟隨器電路圖一
簡化電路設計與應用優勢

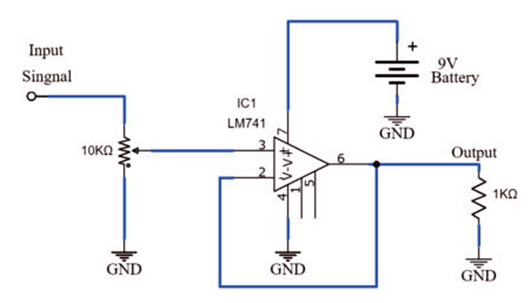

另一種采用運算放大器 LM741 的電壓跟隨器電路設計同樣簡潔高效。該電路主要由放大器 IC LM741、10K 可變電阻、通用 1K 歐姆電阻、電源以及輸入信號源構成。輸入信號連接至 IC 的非反相端子，反相端子與輸出端耦合形成負反饋回路。借助可變電阻，可在 0 - 9V DC 范圍內靈活調節輸入電壓，憑借電路的單位電壓增益特性，實現對信號的精準傳輸與緩沖保護。
使用運算放大器 741 的電壓跟隨器電路圖二
這種電路設計的優勢在于硬件需求簡單，易于搭建與調試，同時能夠充分利用 LM741 運算放大器的高性能特性，為各種電子系統中的信號傳輸與阻抗匹配問題提供可靠的解決方案。
在實際應用中，電壓跟隨器憑借其高輸入阻抗、低輸出阻抗以及單位增益的特性，被廣泛應用于信號緩沖、阻抗匹配以及電路隔離等場景，對于提升電子系統的整體性能和穩定性具有重要意義。
