有源元器件與無源元器件詳解
基本定義
有源器件通常用于信號放大、變換等復雜操作，而無源器件主要用于信號傳輸或通過方向性實現某種程度的 “信號放大”。簡而言之，需要電源才能工作的器件稱為有源器件，而無需電源的則稱為無源器件。
無源器件的定義與特點
無源器件在工作時內部不含有任何形式的電源。從電路性質來看，無源器件具有兩個基本特點：一是自身會消耗電能，或把電能轉化為其他形式的能量；二是只需輸入信號，無需外加電源即可正常工作。
有源器件的定義與特點
有源器件工作時內部存在電源。從電路性質而言，有源器件的特點包括：一是自身消耗電能；二是除了輸入信號外，必須要有外加電源才能正常工作。
有源器件與無源器件的區別
能量來源
有源器件依賴外部能量才能正常運作，能夠對信號進行放大、增益等處理，但這些操作需要消耗能量。而無源器件無需外部能量支持，主要負責信號傳遞、能量存儲、信號過濾等功能。
工作原理
有源器件通過復雜的物理機制（如晶體管、場效應管等）對輸入信號進行放大、增益、濾波等處理，其生產制造需要精密的工藝和技術。相比之下，無源器件的工作原理相對簡單，主要依靠電場、磁場等基本物理機制實現信號傳輸和轉換。
應用場景
有源器件常應用于需要對信號進行處理的場合，如信號放大、信號變換、電源調節等，常見于音頻放大器、功率放大器、變頻器等設備。無源器件則多用于信號濾波、能量儲存、干擾消除等場景，例如電源濾波電容、限流電阻等。

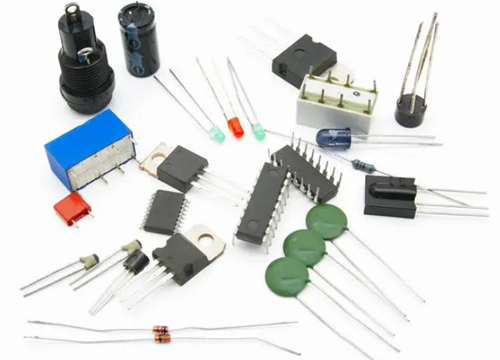

常見的無源器件
電子系統中的無源器件依據其功能可分為電路類器件和連接類器件。
電路類器件
二極管（diode） ：具有單向導電性，廣泛應用于整流、限幅等電路中。
電阻器（resistor） ：用于限制電流、分壓等，是電路中常見的基礎元件。
電阻排（resistor network） ：將多個電阻集成在一起，便于實現復雜的電阻網絡功能。
電容器（capacitor） ：能夠存儲電荷，用于濾波、耦合、旁路等場景。
電感（inductor） ：通過儲存磁場能量，在電路中起到濾波、振蕩等作用。
變壓器（transformer） ：基于電磁感應原理，實現電壓變換、電氣隔離等功能。
繼電器（relay） ：利用電磁原理控制電路的通斷，起到開關的作用。
按鍵（key） ：用于人工操作輸入信號，控制電路的工作狀態。
蜂鳴器、喇叭（speaker） ：將電信號轉換為聲音信號，用于提示音、音頻播放等場景。
開關（switch） ：用于手動或自動控制電路的通斷，實現電路的不同工作模式切換。
連接類器件
連接器（connector） ：實現電路板之間、電路板與外部設備之間的電氣連接。
插座（socket） ：為可插拔的電子元件提供連接接口，便于更換和維修。
連接電纜（line） ：用于傳輸電信號，連接各個電路組件或設備。
印刷電路板（pcb） ：作為電路組件的載體，實現電路的布線和連接，為電子元件提供機械支撐和電氣連接。
無源元件主要集中在電阻類、電感類和電容類元件，其共同特點是無需外部電源即可在有信號時工作。
常見的有源器件
有源器件是電子電路的核心組成部分，從物理結構、電路功能和工程參數等方面，可將有源器件分為分立器件和集成電路兩大類。
分立器件
雙極型晶體三極管（bipolar transistor），簡稱三極管（bjt） ：具有電流放大作用，廣泛應用于放大電路和開關電路中。
場效應晶體管（field - effect transistor） ：通過控制柵極電壓來調節漏極電流，具有高輸入阻抗等優點。
晶閘管（thyristor），也叫可控硅 ：在電力電子領域應用廣泛，可用于可控整流、交流調壓等電路。
半導體電阻與電容 ：采用集成技術制造的電阻和電容，主要用于集成電路內部，為電路提供必要的電阻和電容元件。
模擬集成電路器件
模擬集成電路器件主要用于處理隨時間連續變化的模擬信號。
集成運算放大器（operation amplifier），簡稱集成運放 ：具有高增益、高輸入阻抗等特點，廣泛應用于信號放大、運算等電路中。
比較器（comparator） ：用于比較兩個模擬信號的大小，輸出數字信號，常用于信號檢測、電平轉換等場景。
對數和指數放大器 ：能夠實現信號的對數或指數變換，用于拓寬放大器的動態范圍等。
模擬乘 / 除法器（multiplier / divider） ：可實現模擬信號的乘法或除法運算，在信號調制、解調等電路中有重要應用。
模擬開關電路（analog switch） ：用于在模擬信號路徑中實現信號的通斷控制，具有低導通電阻和高隔離度等特點。
pll 電路（phase - locked loop），即鎖相環電路 ：實現輸入信號與輸出信號的相位鎖定，常用于頻率合成、時鐘恢復等電路。
集成穩壓器（voltage regulator） ：提供穩定的輸出電壓，用于電源電路中，為其他電路組件提供可靠的供電。
參考電源（reference source） ：提供高精度、穩定的參考電壓，用于測量、比較等電路中。
波形發生器（wave - form generator） ：產生各種波形信號（如正弦波、方波、三角波等），為電路測試和信號處理提供信號源。
功率放大器（power amplifier） ：對輸入信號進行功率放大，用于驅動負載，如音頻功放、射頻功放等。
數字集成電路器件
基本邏輯門（logic gate circuit） ：實現基本的邏輯運算（如與、或、非等），是數字電路的基礎單元。
觸發器（flip - flop） ：具有記憶功能，能夠存儲一位二進制信息，是時序電路的基本組成部分。
寄存器（register） ：由多個觸發器組成，用于存儲多位二進制數據，在數字系統中用于數據暫存和移位等操作。
譯碼器（decoder） ：將輸入的編碼信號轉換為對應的輸出信號，用于地址譯碼、指令譯碼等場景。
數據比較器（comparator） ：比較兩個數字量的大小，輸出比較結果，用于數據排序、查找等操作。
驅動器（driver） ：用于增強信號的驅動能力，將控制信號轉換為能夠驅動負載的信號，如電機驅動器、顯示驅動器等。
計數器（counter） ：對輸入的脈沖信號進行計數，實現計數功能，常用于頻率測量、定時控制等電路。
整形電路 ：對輸入信號進行整形處理，使信號的波形符合特定要求，如信號的箝位、限幅等。
可編程邏輯器件（pld） ：可通過編程實現特定的邏輯功能，具有高度的靈活性和可重構性，如 fpga、cpld 等。
微處理器（microprocessor，mpu） ：集成了運算器、控制器和寄存器組的數字集成電路，是計算機的核心部件，能夠執行各種復雜的指令和數據處理任務。
單片機（microcontroller，mcu） ：將微處理器、存儲器、輸入輸出接口等功能集成在一個芯片上，具有體積小、成本低、可靠性高等優點，廣泛應用于嵌入式系統中。
dsp 器件（digital signal processor，dsp） ：專為數字信號處理設計的微處理器，具有強大的數值計算能力和高速處理能力，常用于音頻、視頻、通信等領域的信號處理。
有源元器件在電子線路中占據核心地位，所有的振蕩、放大、調制、解調以及電流變換等功能都離不開有源元器件的支持。其性能優劣直接決定了電子設備的性能和功能，是電子技術發展的關鍵推動力量。
